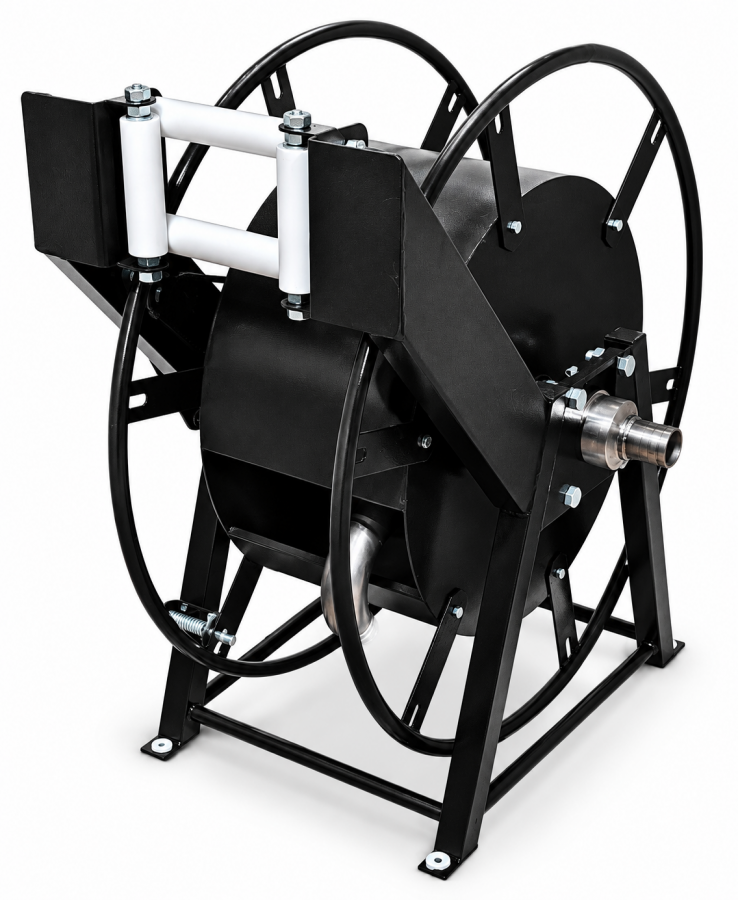

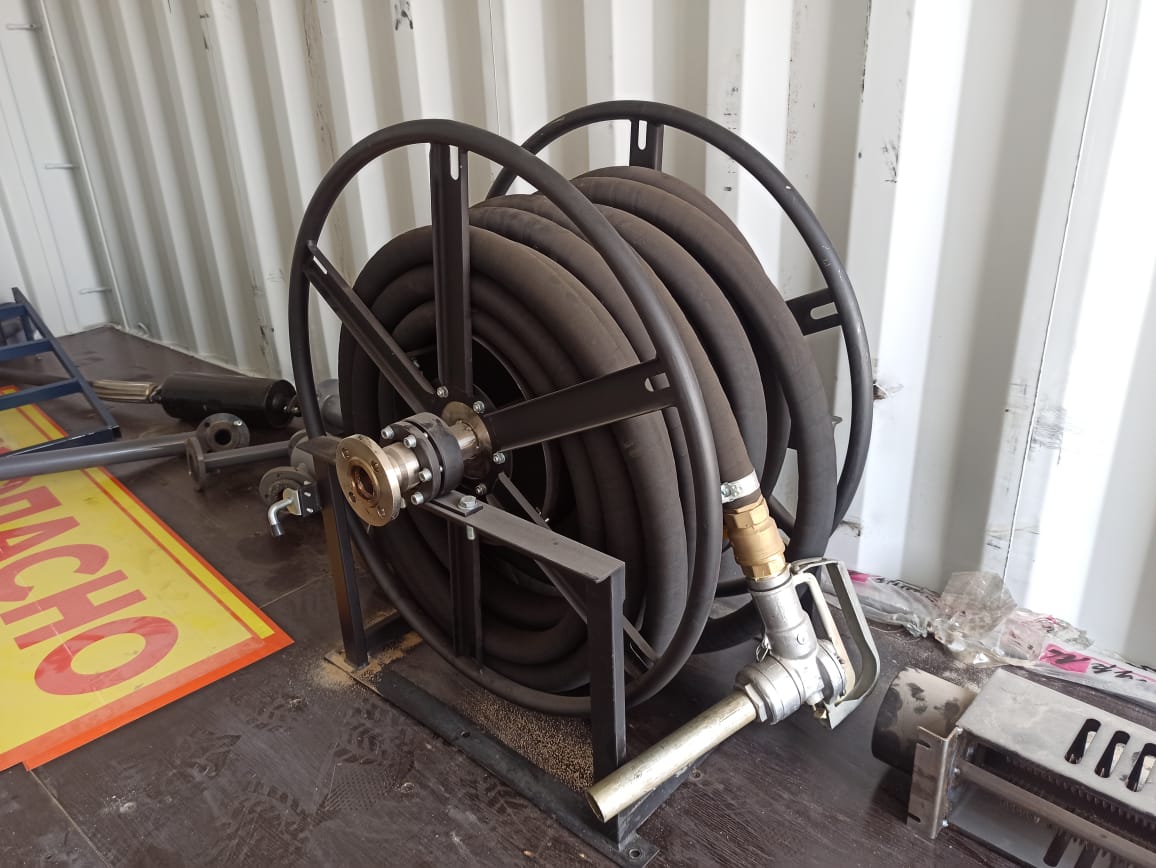

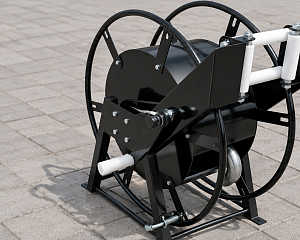

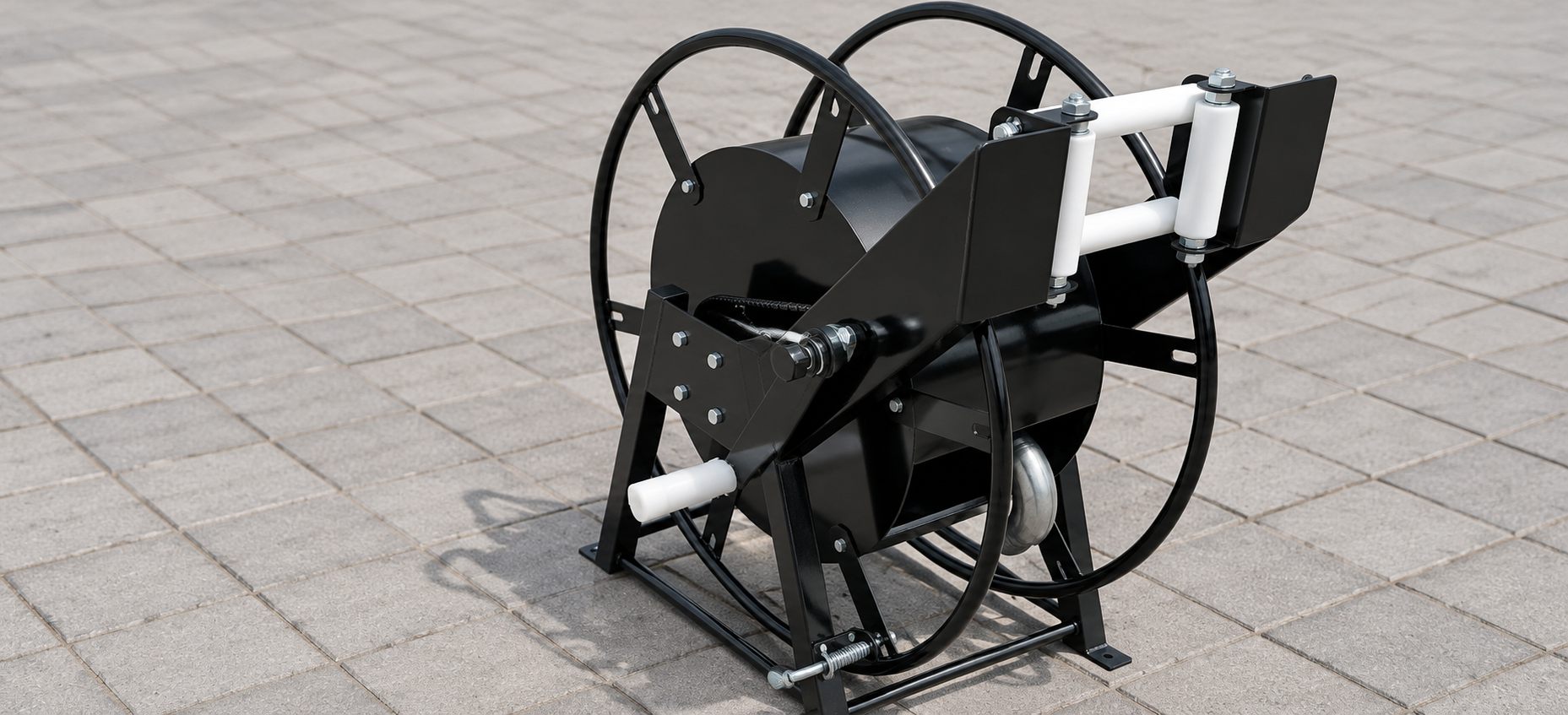

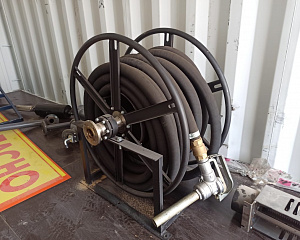

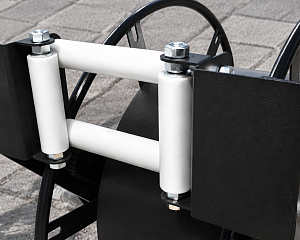

Катушка (барабан) для топливного шланга – базовое устройство, повышающее удобство перекачивания светлых нефтепродуктов и неагрессивных жидкостей на относительно дальние расстояния.
Оно используется для безопасного хранения топливного шланга. Использование барабана – оптимальное решение для заправки авто, авиа и водного транспорта, находящегося на значительном удалении от раздаточной колонки
Конкурентные преимущества:
- Конструкция может быть изготовлена из нержавеющей стали и применяться для агрессивных сред
- Диаметры на входе в барабан, внутри барабана и на выходе из барабана равны ду шланга

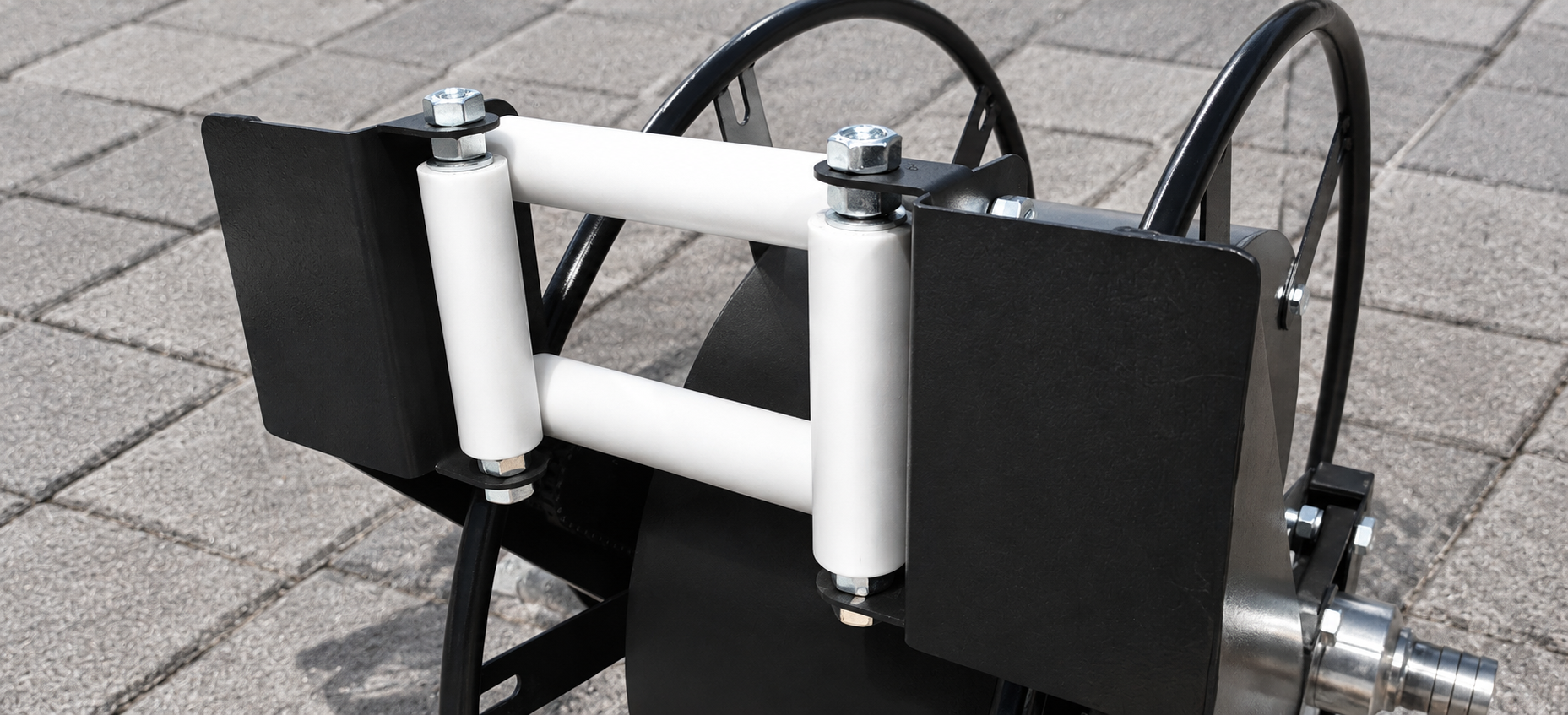

Особенности конструкции
В конструкцию оборудования входят:
- Барабан. В ассортименте ПО «ПНСК» представлены катушки для топливного шланга марок БТ (для шланга с условным проходом 32 - 50 мм). Модели могут быть рассчитаны на намотку рукава длиной 10-50 м.

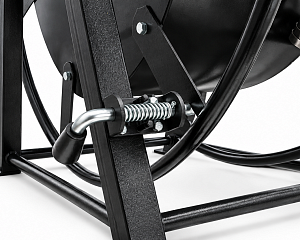

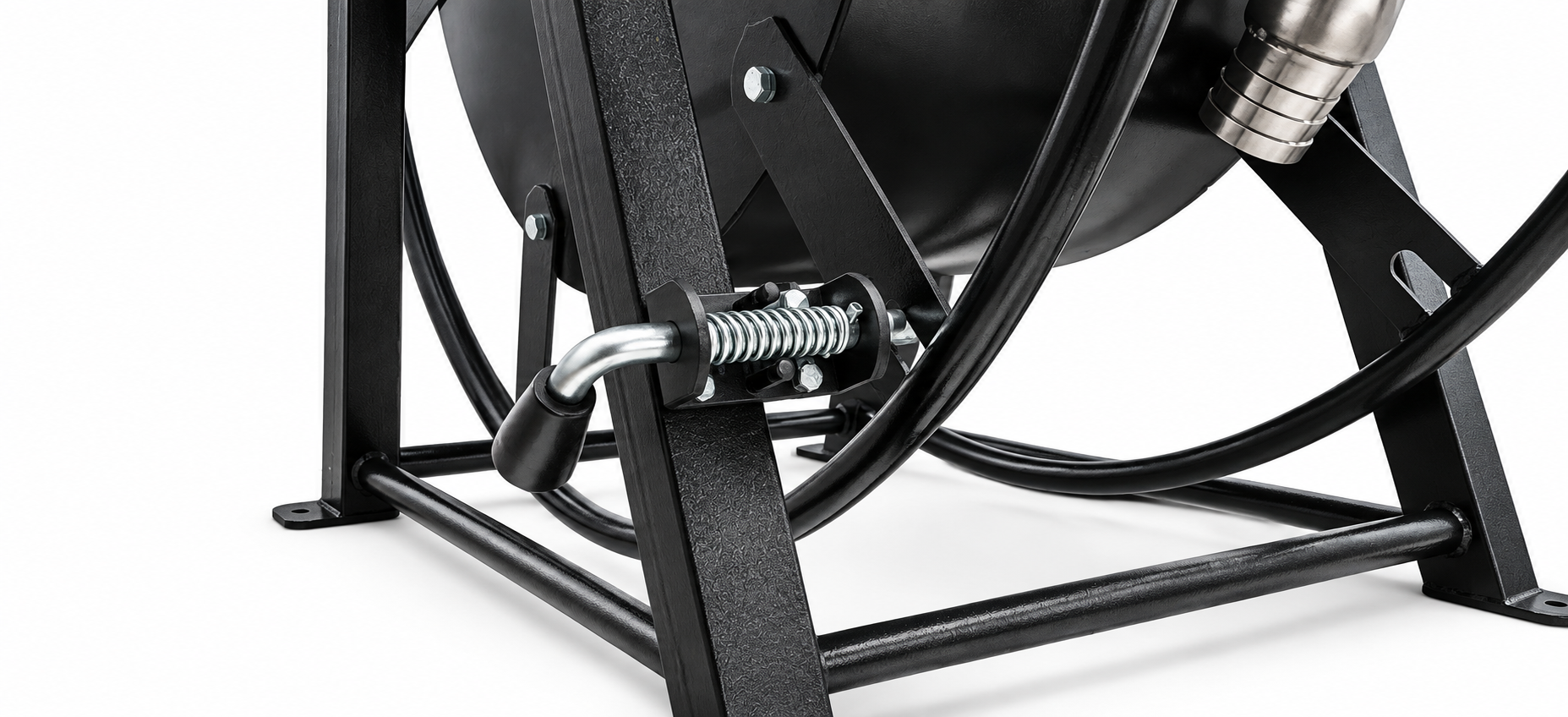

- Станина. Опорная рама изготавливается из уголкового стального профиля. Обеспечивает устойчивость и удобную работу с топливным шлангом различных диаметров и длины. Катушка устанавливается на опоры через подшипники качения.

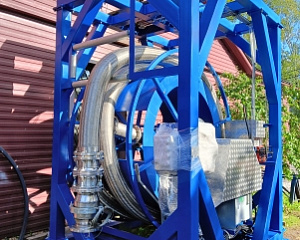

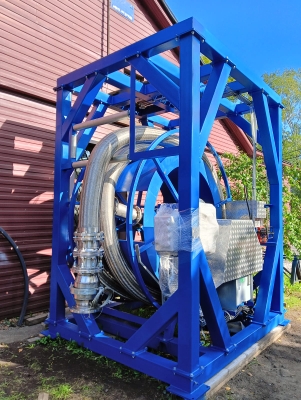

- Ручной или электромеханический привод.
Силовые и соединительные элементы выполнены из коррозионностойкой стали. Конструкция катушек для топливного шланга отличается высокой прочностью, надежностью, устойчивостью к вибрационным нагрузкам.
Меры безопасности при эксплуатации барабанов
Для сохранения эксплуатационных характеристик катушек в течение длительного времени необходимо:
- Монтаж, техническую эксплуатацию, обслуживание и ремонт осуществлять с учетом рекомендаций производителя требования пожарной безопасности.
- При обслуживании пользоваться омедненным инструментом и приспособлениями из искробезопасных материалов.
- Перед началом эксплуатации необходимо осмотреть устройство на предмет повреждений, проверить комплектность.
- Смонтировать барабан на трубопроводе с помощью резьбового крепежа. Для изменения положения фланца разрешается отпустить его болты, повернуть на требуемый угол, затянуть болты.
При эксплуатации катушки запрещено:
- сливать нефтепродукты при наличии протекающего соединения;
- подтягивать резьбовые соединения при сливе нефтепродукта;
- сливать нефтепродукт без подключения барабана к контуру заземления.
В ПО «ПНСК» вы можете приобрести катушку для наматывания топливного рукава с требуемыми характеристиками. Товар можно забрать самовывозом со склада в Санкт-Петербурге или заказать доставку. Мы доставляем продукцию во все регионы России и страны ТС.
Схема
(1) установлен на двух опорах (2) с подшипниками качения. На барабан укладывается шланг различных диаметров согласно таблицы (размер штуцера 3 под шланг оговаривается при заказе).
|
Наименование |
H, мм |
∅ Д, мм |
p, мм |
Шк, мм |
Шб, мм |
Пр, мм |
Вр, мм |
Рукав, мм |
|---|---|---|---|---|---|---|---|---|
|
БТ50.40-16.66 |
450 |
400 |
60 |
660 |
910 |
860 |
200 |
№1 |
|
БТ50.50-12.40 |
550 |
500 |
60 |
400 |
650 |
600 |
250 |
№1 |
|
БТ50.50-30.60 |
550 |
500 |
150 |
600 |
850 |
800 |
250 |
№1 |
|
БТ50.60-12.30 |
650 |
600 |
60 |
300 |
550 |
500 |
300 |
№1 |
|
БТ50.60-30.35 |
650 |
600 |
150 |
350 |
600 |
550 |
300 |
№1 |
|
БТ50.110-50.50 |
1150 |
1100 |
500 |
500 |
750 |
700 |
550 |
№1 |
|
БТ50.40-16.66 |
450 |
400 |
60 |
660 |
910 |
860 |
200 |
№1 |
Технические характеристики
|
Технические данные: |
БТ32 |
БТ40 |
БТ50 |
|
Условный диаметр прохода, мм |
32 |
40 |
50 |
|
Максимальное рабочее давление(PN), МПа |
1.6 |
1.6 |
1,6 |
|
Масса, не более, кг |
44 |
46 |
50 |
|
Габаритные размеры, не более высота, мм |
750-950 |
750-950 |
750-950 |
|
Габаритные размеры, не более длина, мм |
600-1000 |
600-1000 |
600-1000 |
|
Габаритные размеры, не более ширина, мм |
500 |
500 |
600 |
|
Габаритные размеры, не более диаметр присоединительного фланца, мм |
120 |
120 |
140 |
|
Параметры окружающей среды - Температура |
от -40 °С до +50°С |
||
|
Параметры окружающей среды - Влажность до |
99% при температуре |
||
Расчет происходит по формуле L=3,14*l*(D2н - d2ш)/(4*D2*103)
|
L - полная длина рукава (м) |
21,9 |
|
l - ширина барабана (мм) |
350 |
|
Dн - диаметр наружный барабана (мм) |
900 |
|
Dш - диаметр внутренний барабана, (мм) мин диаметр изгиба запрашивается у производителя или используются данные из интернета |
500 |
|
D - наружный диаметр рукава (мм), запрашивается у производителя или используются данные из интернета, так же возможно измерить самостоятельно |
63 |
Схема расположения технологического оборудования
Схема для заказа барабана с нестандартными размерами
